Обвязка газового котла

19.07.2015

Правильная система отопления всегда содержит несколько контуров. В классической схеме их два: малый и большой. Это выполняется исходя из того факта, что при циркуляции теплоносителя по большому кругу, его разогрев происходит слишком медленно. Поэтому инженеры придумали добавочный — малый контур, который, чаще всего, минует радиаторы и конвекторы. Вода быстро прогревается в небольшом замкнутом объеме, позже открываются клапаны, и задействуется вся система отопления. Понятие малый контур — это та самая обвязка, о которой речь шла ранее. Схема обвязки твердотопливного котла должна быть выполнена правильно, чтобы избежать лишних затрат на элементы автоматики. Кроме того, котел будет работать всегда в оптимальном режиме, что позволит поддерживать нужную температуру в системе и нивелировать проблему перегрева агрегата.

Принцип действия и решение других проблем

При работе котел, достаточно часто, выделяет повышенное количество теплоты, что выливается в большом потреблении топлива. Когда данной энергии становится в избытке, система, лишенная малого контура (обвязки) находится под угрозой поломки. Однако, оборудованные ей системы, легко справляются с данной проблемой. В момент поступления слишком разогретой воды, датчик котла фиксирует её большую температуру и постепенно уменьшает подачу кислорода к горелке, тем самым понижая дальнейший нагрев теплоносителя. Это приводит к снижению температуры. Данная возможность регулирования является огромным достоинством обвязки.

Вдобавок ко всему, появляется экономия топлива, которое больше не тратиться впустую.

Обвязка твердотопливного котла отопления: схемы и их различия

Всего существует несколько классических схем, особенности применения которых, различаются в зависимости от некоторых условий.

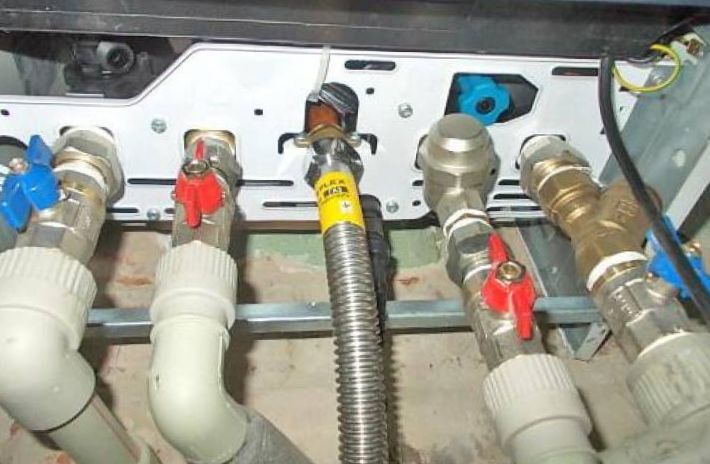

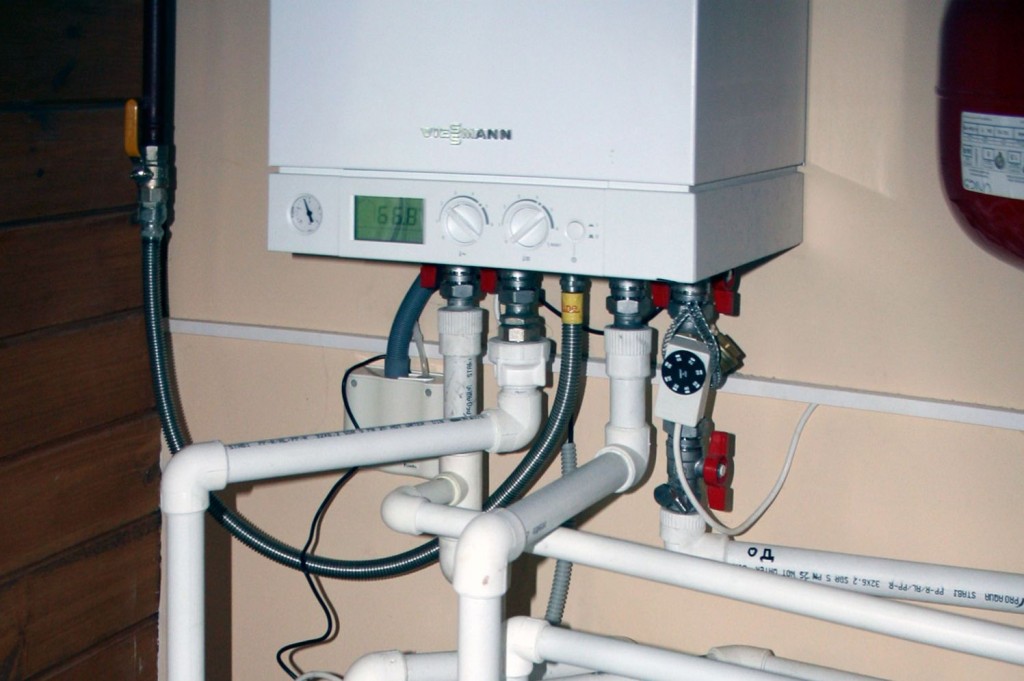

Обвязка газового котла

Гравитационная система

Ещё её называют естественной циркуляцией, в подобной схеме отсутствует любая автоматика и насосы. По сути, для правильной работы такой системы отопления электричество и вовсе не требуется. Здесь все подчиняется законам физики — термическому расширению различных веществ, включая теплоноситель, который самостоятельно движется. Важно, соблюдать небольшой уклон трубопроводов. За регулировку температуры отвечают только термометры. В таких схемах обычно применяются трубы увеличенного диаметра.

Чаще всего, подобные системы не рекомендуется устанавливать, ведь они не настолько надежны, как аналоги. Применение рекомендовано только в местах, где очень большие перебои с электричеством или при слишком стесненном семейном бюджете.

Система с принудительной циркуляцией

Как понятно из названия, циркуляция теплоносителя в подобных схемах производится с помощью специального электрического насоса. Такая система имеет намного больший КПД, чем предыдущая, а вдобавок, является наиболее удобной. Существует также возможность регулирования температуры в каждом отдельно выбранном радиаторе, при помощи термостатических головок. Слабым местом, как раз и выступает насос. При внеплановом отключении электрической энергии, вся система разрегулируется и не сможет правильно работать.

Конечно, опытные инженеры уже нашли решение и этой проблемы — установка обводной линии, которая минует циркуляционный насос. В таком режиме, схема превращается в гравитационную. Другой популярный метод борьбы — проектирование аварийной системы сброса тепла.

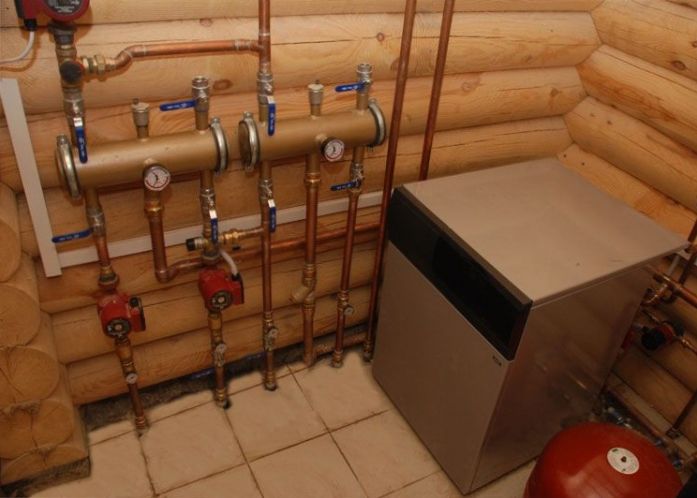

Коллекторная схема

Если деньги для вас не проблема, то большинство проектировщиков предложат вам данный вид разводки. Следует понимать, что подобная система отопления будет крайне эффективной, с возможностью установки теплых полов, тепловых завес и систем снеготаянья. Ввиду своей сложности, стоимость монтажа данной схемы повышается в несколько раз. Важно учесть, что понадобится целый ряд дополнительного оборудования, включающий воздухосборники, сливные шаровые краны и огромный перечень всевозможных датчиков температуры и давления.

Сила тяги является важнейшим параметром, если рассматривать системы, работающие на твердых горючих материалах. Регулятор тяги для твердотопливных котлов является необходимым инструментом для стабилизации работы аппарата и управления мощностью нагрева жидкости.

Общее понятие

Обвязка газового котла

Существует несколько факторов, которые влияют на силу тяги:

Жар, создающийся при выходе газов.
Устройство дымохода.
Внешние факторы, такие как влажность воздуха и температура воздуха снаружи.

Каждый из этих факторов может в той или иной степени повлиять на работу отопительной системы, т.к. при этом сила тяги может быть, как увеличена, так и уменьшена. Исходя из этого, важно учитывать каждый из моментов. Следует отметить, что еще одним важным нюансом, отражающимся на работе отопительного аппарата, является его принадлежность к определенному типу котлов.

Регулятор тяги

Этот фактор в ряде случаев не учитывается потребителями, однако стоит о нем помнить при выборе оборудования. Существуют различные модели как газовых, так и твердотопливных агрегатов, которые работают с разной эффективностью и которым присущи определенные особенности. Как правило, газовые котлы не нуждаются установке дополнительных приборов. Регулировка твердотопливных котлов необходима гораздо чаще.

Если планируется покупка оборудования, работающего на газе, то обращать внимание на тип оборудования следует в последнюю очередь. Все модели, вне зависимости от особенностей конструкции, обладают примерно одинаковой силой тяги. Это происходит потому, что котлы работают на одном типе газа, который сгорает, выделяя при этом определенную температуру. Иногда может наблюдаться небольшое колебание силы тяги, но оно, как правило, кратковременно.
