Особенности бойлера косвенного нагрева
Эти устройства характеризуются тем, что за нагрев теплоносителя отвечает любой отопительный контур. Змеевик играет роль нагревателя. Его устанавливают в металлическом цилиндре. Нагрев змеевика производится теплоносителем, который подается в котел. При подключении такого бойлера к одноконтурному котлу дом можно обеспечить не только горячей водой, но теплом.
При установке двухконтурного газового котла решается проблема места и высокой стоимости. Но в нашем случае становится возможным бесперебойная подача горячей воды без снижения температуры.
Принцип работы

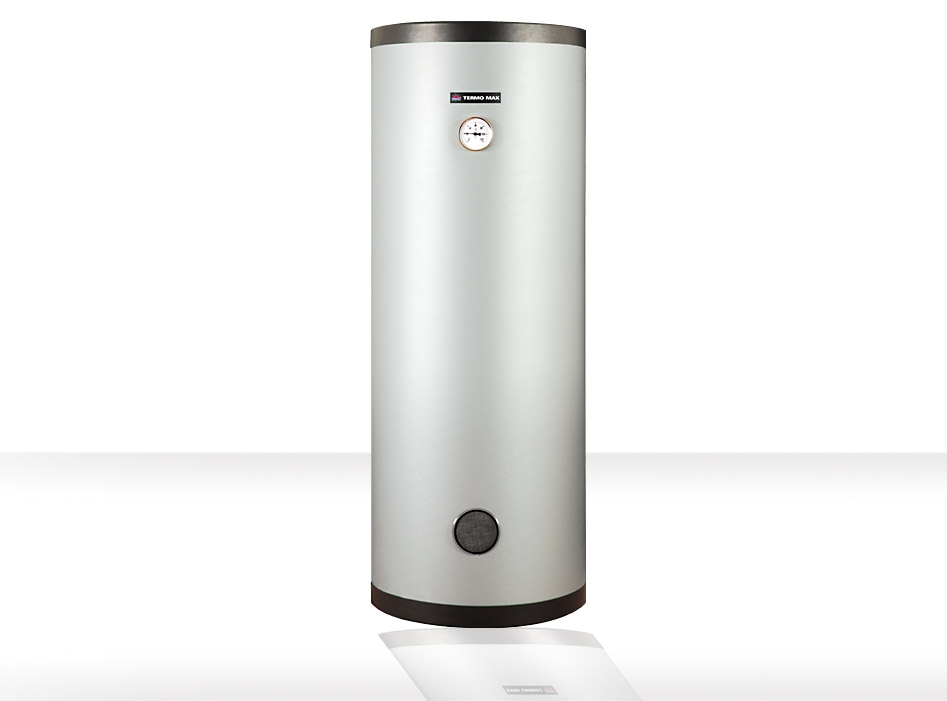

Емкость для воды представляет собой металлический цилиндр. Его объем определяется той или иной моделью. При выборе стоит учитывать размеры помещения, в котором будет установлено устройство. Если площадь котельной небольшая стоит выбирать вертикальные модели для экономии места.
Его крепят к стене. В производстве корпуса применяют нержавеющую сталь и пластик, а также обычную сталь, которую покрывают краской. Но последний материал подвержен коррозии, поэтому, чем меньше его будет использовано, тем дольше прослужит корпус такого устройства.

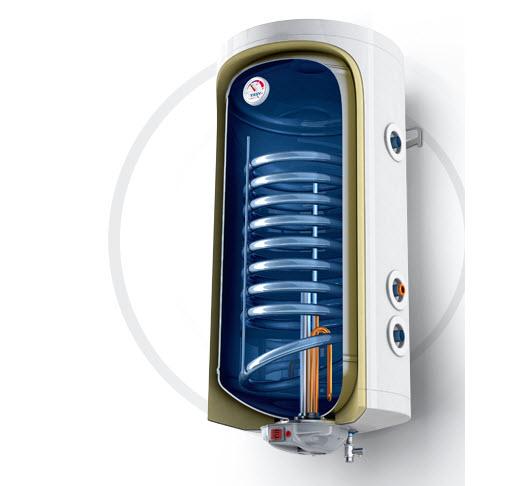

Змеевик изготавливают из латуни и стали. Для того, чтобы повысить эффективность обогрева больших объемов воды его форму дополняют витками. Так как холодная вода опускается вниз, спираль змеевика смещают к нижней части бочки, но не исключено и равномерное расположение змеевика.
В некоторых моделях может быть установлено 2 теплообменника, один из которых работает от системы отопления, а другой — от насоса.
Работа этого агрегата проста. Холодная вода в нижней части емкости нагревается теплообменником и поднимается вверх. От коррозии систему защищает магниевый катод, а температуру контролирует терморегулятор.
Производят бойлеры косвенного типа и без змеевика. Они представляют собой две емкости разного размера, расстояние между стенками которых является теплообменником. В большую подается нагретая в меньшей емкости вода.
Электрическая модель
Такие устройства имеют различные размеры. Небольшие электробойлеры идеально подойдут для кухни, ну а большие можно использовать для водоснабжения всей квартиры. Электрические бойлеры выпускают объемом от 5 до 120 литров. Поэтому они могут обеспечить бесперебойный запас горячей воды даже в случае большой семьи.
Выпускают бойлеры, нагреватели которого располагаются не воду, а внутреннюю емкость. Их стоимость значительно выше, нежели моделей с обычным устройством, но такие модели более долговечны.
Газовая модель
Эти агрегаты могут быть, как с открытой камерой сгорания так выпускаться и с закрытой. В первом случае при работе обеспечивается открытая тяга, а вторые работают с принудительной.
Такие водонагреватели стоят намного дороже электрических аналогов. Их установка также требует больших затрат и времени. Но, не смотря на это газовые бойлеры более популярны. Связано это с их экономичностью. Эксплуатация такого бойлера будет намного дешевле за счет низкой цены используемого топлива.
Где применяются
Благодаря такому устройству можно полностью забыть о проблеме с горячей водой, которая часто актуальна для жителей, проживающих за городом. Проточные нагревательные системы характеризуются низкой эффективностью. Это означает, что при одновременном использовании воды в нескольких точках дома, такая система не сможет обеспечить необходимую температуру и нужный нагрев. Если кто-то из домочадцев включит воду на кухне, то в душе упадет не только температура, но и напор воды, что будет неприятным сюрпризом для того, кто принимает ванную. Нагреватель косвенного типа полностью исключает подобные моменты.
Как собрать бойлер косвенного нагрева самостоятельно?
Перед тем, как приступать к работе по изготовлению аппарата, нужно подготовить его проект, который будет предусматривать все параметры. При этом основная задача – выбор объемов бака и теплообменника, чтобы в итоге они правильно подходили друг к другу. Для этого можно изучить характеристики нескольких вариантов бойлеров по их документации. В результате мастер будет представлять, что ему требуется. Для примера можно взять параметры определенной модели, на которые потом и нужно будет опираться. Расчеты можно проводить по таким параметрам, как мощность не более 25 кВт, объем бака 120 л, змеевик – 4,4 л, рабочая поверхность змеевика – 0,63 кв. м.
Бак бойлера лучше всего делать из стального листа. Но если его нет – подойдет и алюминий, только его сваривать требуется особым способом. При стальном варианте режут лист нужных размеров, сгибают его на станке, или при помощи подручных средств – бревна, трубы и т. п. После этого лист сгибают и швы сваривают. Размеры рассчитывают по формулам, находя сначала размер дна.
Для этого объем делят на высоту бака. После этого находят радиус дна, извлекая корень из площади дна, поделенной на число пи. Уже после этого длину окружности находят, умножив радиус на пи все это умножив на 2. Накопительный бойлер косвенного нагрева, имеющий вышеперечисленные характеристики, длину окружности будет иметь равную 1,28 м. Если есть бак из алюминия, при работе с ним альтернативой сварке может быть материал пентеласт, который имеет неплохие рабочие характеристики.
После того, как бак готов, приступают к изготовлению змеевика. Самый лучший вариант для него – это сталь. Но гнуть ее дома – почти невозможно, поэтому для самодельного теплообменника берут медную трубку внешним диаметром 42 мм и толщиной 2,5 мм. Для заданного бака потребуется змеевик длиной 4 м. Лучше брать с запасом, примерно на 20-30 см больше. Длина витка трубки рассчитывается по формуле Lv = 2 ?Rv. В данном случае она равна 1 м, значит, всего будет 4 витка. Бойлеры косвенного нагрева с рециркуляцией могут немного отличаться по площади от заводских вариантов, но это не так важно. Концы медной трубки загибают под углом 90 градусов и выводят наружу бака через специальные отверстия.
Запчасти
Отверстия для выхода концов змеевика должны быть как можно ближе друг к другу – лучше всего один над другим. Для того, чтобы сливать воду, потребуется специальное отверстие, которое лучше всего располагать как можно ниже. Наливают воду в самодельные бойлеры обычно сверху, открывая крышку. Заводские модели оснащаются кранами Маевского, но в данном случае такое приспособление не понадобится. Термостат – не обязательное дополнение, но важное, так как с его помощью можно точнее управлять работой устройства.
Так как работает бойлер косвенного нагрева, сделанный самостоятельно, с определенной спецификой, то и устанавливать его следует по определенным правилам. Он должен находиться выше того места, где берется вода, лучше – на самом верхнем уровне. Для бойлера кроме всего прочего понадобится изготовить корпус – чаще всего для этой цели берется жесть. Пространство, которое находится между баком и корпусом делают примерно равным 6 см, так как трубки змеевика должны выходить на 7 см. Это свободное пространство заполняют теплоизоляционным материалом. Под днище тоже следует подстелить материал пенофол.
Крышку к нему не стоит приделывать намертво, так как придется, потом его чистить, а значит, снимать ее. Крышку делают двухслойной, пространство между слоями так же заполняют теплоизолятором, а сверху закрывают жестью. В завершение добавляют ручку для удобства пользования. Для того, чтобы теплообменник подключить к остальным элементам системы, можно применять специальные соединительные муфты, тоже изготавливаемые из меди. Их соединяют при помощи аргоновой сварки. Выбор меди будет определять некоторую потерю тепла через нее, но других альтернативных материалов пока нет.
