Строительные угломеры: конструкция, разновидности и способы применения

27.06.2019

Ремонтно-строительные работы, начиная с установки окон и заканчивая возведением небоскребов, требуют строгого соблюдения угловых размеров. Нивелир лазерный позволяет обозначить плоскости при заливке стяжке, укладке перекрытий и устройстве пола. А для контроля углов между поверхностями и деталями используются угломеры. Эти недорогие приборы нужны не только перфекционистам — от правильности соблюдения углов и размеров зависит прочность и долговечность зданий и сооружений.

Назначение угломеров

К этой категории относятся механические и электронные приборы, предназначенные для измерения углов. Угломеры используются на всех этапах строительства. Без них нельзя обойтись во время проектных работ и приемки готовых объектов.

Угломер строительный отличается от плотницкого или слесарного инструмента размерами измеряемых деталей. Минимальная длина измерительных реек — 50 сантиметров. Такие приборы используются для проверки положения небольших конструкций. Чтобы проконтролировать углы при устройстве фундамента или возведении стен, нужны более сложные оптические тахеометры или лазерные угломеры.

Типы конструкции

Устройство угломеров зависит от назначения и требуемой точности измерений. Поэтому на практике используются 5 разновидностей угломеров:

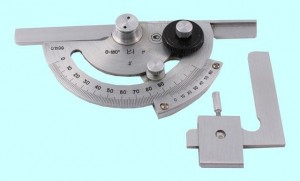

Механические приборы, простые и с нониусом, выполненные в виде двух реек, соединенных подвижным сочленением. Рейки прижимаются в измеряемым поверхностям, а угол определяется по показаниям на шкале. Одна из разновидностей таких приспособлений — электронный угломер строительный. Он отличается наличием цифрового табло, на котором отображается текущий угол между рейками.
Приборы с фиксированными углами — шаблоны, в которых рейки закреплены под нужным углом (30, 45, 60, 90 градусов).
Тахеометры (оптические угломеры), используемые для измерения углов между длинными линиями и плоскостями. Измерения проводятся при помощи регулируемой оптической системы с линзами.
Лазерные приборы, в которых измерения угла проводится в соответствии с положением лазерных лучей. На крупных объектах используются угломеры со светочувствительными приемниками, срабатывающими при точном наведении луча.
Маятниковые приборы, определяющие угол отклонения плоскости от вертикали. Для этого в них установлена подвижная стрелка с грузом, которая всегда занимает вертикальное положение.

Пользование угломерами

Особенности применения зависят от конструкции прибора:

Планки реечных угломеров нужно просто приложить к поверхностям и проверить угол по шкале или электронному табло. Приборы с нониусом имеют механическую шкалу, аналогичную имеющейся в штангенциркуле.
Подвижна оптика оптических угломеров наводится на ориентиры, после чего угол между ними проверятся по шкале.
Лазерные приборы работают аналогично реечным, только выставлять нужно не планки, а лазерные лучи.
Маятниковые угломеры прикладываются к стенам, столам и другим вертикальным элементам. Угол определяется по положению стрелки относительно шкалы.

Независимо от типа прибора, перед началом работы с ним необходимо внимательно ознакомиться с инструкцией.
